DFT/DFF隔膜型定水位阀-台湾Z-TIDE（日泰）阀门（上海）达琼流体 现货供应
隔膜型定水位阀DTF/DFF特点：
本產品工作壓力需0.5kgf/cm2以上注意使用場合是否適用。
配置浮球開關時請在連接管路上安裝4分關斷閥方便檢測維修。
安装前彻底清除异物，金属粉屑及加装过滤器，防止异物堵塞。
请使用高压型浮球开关以达最佳使用效果。
避免直立/水平倒立安装于配管上。
避免水波震动浮球影响主阀动作。
入口端水压过大需配合减压阀以减低压力。
阀体测试压力/最高使用压力
铸铁：21kgf/cm2 / 12kgf/cm2
青铜：21kgf/cm2 / 12kgf/cm2
球墨铸铁：32kgf/cm2 / 20kgf/cm2
不锈钢：32kgf/cm2 / 20kgf/cm2
口径：DN40~DN50(DTF)；DN50~DN250(DFF)
压力：PN10~PN40,150LB~300LB,JIS10K~20K
使用温度：-15~80℃
最大使用压力：20kgf/cm²
主体材质：铸铁，球铁，青铜，不锈钢
|
|
|
【隔膜型定水位閥規格表】 |
-
使用場合：一般淡水流體
-
使用溫度：-15℃ ~ 80℃
-
閥體測試壓力 / 最高使用壓力
鑄鐵： 21 kgf/cm2 / 12 kgf/cm2
鉋金銅： 21 kgf/cm2 / 12 kgf/cm2
石墨鑄鐵： 32 kgf/cm2 / 20 kgf/cm2
不銹鋼： 32 kgf/cm2 / 20 kgf/cm2
-
其他特殊規格可另行訂製
-
本產品工作壓力需0.5kgf/cm2以上注意使用場合是否適用。
-
配置浮球開關時請在連接管路上安裝4分關斷閥方便檢測維修
-
產品規格：JIS, ANSI, BS, DIN
|
|
|
|
【注意事項】
|
-
安裝前徹底清除異物，金屬粉屑及加裝過濾器，防止異物堵塞。
-
請使用高壓型浮球開關以達最佳使用效果。
-
避免直立/水平倒立安裝於配管上。
-
避免水波震動浮球影響主閥動作。
-
入口端水壓過大需配合減壓閥以減低壓力。
|
|
編號 |
零件項目 |
材質 |
|
1 |
上蓋 |
鑄鐵 |
石墨鑄鐵 |
砲金銅 |
不銹鋼 |
|
2 |
彈簧 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
3 |
上蓋螺絲 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
4 |
閥體 |
鑄鐵 |
石墨鑄鐵 |
砲金銅 |
不銹鋼 |
|
5 |
隔膜片 |
CR |
CR |
CR |
CR |
|
6 |
上蓋導桿 |
砲金銅 |
砲金銅 |
砲金銅 |
不銹鋼 |
|
7 |
閥門 |
鑄鐵 |
石墨鑄鐵 |
砲金銅 |
不銹鋼 |
|
8 |
止水墊片 |
NBR |
NBR |
NBR |
NBR |
|
9 |
閥座 |
砲金銅 |
砲金銅 |
砲金銅 |
不銹鋼 |
|
10 |
閥門導桿 |
砲金銅 |
砲金銅 |
砲金銅 |
不銹鋼 |
|
11 |
浮球開關 |
------ |
------ |
------ |
------ |
★高壓浮球開關為選購產品
|
|
產品編號 |
接續形式 |
尺寸 |
L |
|
DTF-40 |
牙口式 |
1-1/2" |
150 |
|
DTF-50 |
牙口式 |
2" |
170 |
|
|
產品編號 |
接續形式 |
尺寸 |
L |
|
DFF-50 |
法蘭式 |
2" |
190 |
|
DFF-65 |
法蘭式 |
2-1/2" |
210 |
|
DFF-80 |
法蘭式 |
3" |
225 |
|
DFF-100 |
法蘭式 |
4" |
250 |
|
DFF-150 |
法蘭式 |
6" |
310 |
|
DFF-200 |
法蘭式 |
8" |
450 |
|
DFF-250 |
法蘭式 |
10" |
550 |
|
DFF-300 |
法蘭式 |
12" |
650 |
尺寸單位：mm
|
|
材質 / 規格 |
測試壓力 |
最高使用壓力 |
1 1/2" |
2" |
2 1/2 " |
3" |
4" |
6" |
8" |
10" |
12" |
|
鑄鐵 |
21 |
12 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
石墨鑄鐵 |
32 |
20 |
--- |
● |
● |
● |
● |
● |
● |
● |
● |
|
砲金銅 |
21 |
12 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
不銹鋼 |
35 |
22 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
壓力單位：kgf/cm 2
●在庫規格
|
 |

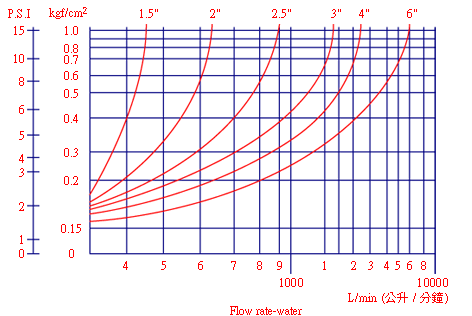

定水位閥流量參考曲線圖 |
