直动式（持）背压阀RFF(法蘭型)、RFT(牙口型)-不锈钢316


  • 产品名称：

    直动式（持）背压阀RFF(法蘭型)、RFT(牙口型)-不锈钢316

  • 产品分类：台湾Z-Tide（日泰凡而）
  • 发布时间：2024-12-8 9:46:31
  • 本站价格：￥5590.00
  • 直动式（持）背压阀RFF(法蘭型)、RFT(牙口型)-不锈钢316日泰凡而工業有限公司
产品订购热线：021-51860595
在线购买
产品说明
型號：RFF(法蘭型)、RFT(牙口型)


法蘭式

  產品特色：
  • 背壓閥可保持管線所需壓力與流量，同時排放過高壓力，不同於一般洩放閥，有壓力洩放過多，無法持壓的缺點。
  • 整組採用316不銹鋼材質，適用於純水，酸鹼性流體或空氣等流體。
  • 同時應用活塞與膜片設計，改善膜片不耐壓與活塞易磨損滲漏缺失。
  • 背壓閥應用背壓室控制閥門的動作，使閥門反應迅速靈敏，調壓精確。
  • 調壓範圍：
    1 kgf / cm2～5 kgf / cm2
    4 kgf / cm2～10 kgf / cm2
    (特殊使用流體與更高使用壓力可另行定訂製)
  • 使用溫度：0℃～50℃
  • 閥體測試壓力：35kgf /cm2
  • 壓力錶顯示一次側入口壓力
  • 1"(含)以下為外調壓螺絲，1-1/2"(含)以上為內調壓螺絲。



內牙式-參考示意圖

  1. 壓力錶：(依流體選用)
  2. 上蓋：316不銹鋼
  3. U型環：NBR / VITON
  4. 活塞：316不銹鋼
  5. 閥門墊片：NBR / VITON
  6. 活塞閥桿：316不銹鋼
  7. 閥體：316不銹鋼
  8. 隔膜片：NBR / VITON
  9. HU止水環：NBR / VITON
  10. 彈簧：彈簧鋼
  11. 閥蓋：316不銹鋼
  12. 彈簧墊片：黃銅
  13. 調壓螺絲：304不銹鋼
產品編號 接續(PT) H L CV值
RFT-15S 1/2" 75 71 2.5
RFT-20S 3/4" 75 86 4.0
RFT-25S 1" 81 90 6.5
RFT-40S 1 1/2" 115 115 13.0
RFT-50S 2" 115 120 17.0

尺寸單位：mm

法蘭型-參考示意圖

  1. 壓力錶：(依流體選用)
  2. 上蓋：316不銹鋼
  3. O型環：NBR / VITON
  4. 閥體：316不銹鋼
  5. U型環：NBR / VITON
  6. 活塞閥桿：316不銹鋼
  7. 閥門墊片：NBR / VITON
  8. 閥門座：316不銹鋼
  9. 隔膜片：NBR / VITON
  10. UH止水環：NBR / VITON
  11. 止水墊圈：NBR / VITON
  12. 固定螺栓：304不銹鋼
  13. 彈簧：彈簧鋼
  14. 閥蓋：316不銹鋼
  15. 彈簧墊片：黃銅
  16. 調壓螺絲：304不銹鋼

產品編號 接續(PT) H L CV值
RFF-15-S 1/2" 75 150 2.5
RFF-20-S 3/4" 82 150 4.0
RFF-25-S 1" 82 150 6.5
RFF-40-S 1 1/2" 115 190 13.0
RFF-50-S 2" 115 192 17.0
RFF-65-S 2 1/2" 185 210 30.0
RFF-80-S 3" 185 225 42.0
RFF-100-S 4" 230 250 75.0
RFF-150-S 6" 290 310 170.0

尺寸單位：mm

背 (持) 壓閥

安裝於管線之支管上，主要為保持管內固定流體壓力，當壓力超出設定值時，即自動釋放過高壓力。

洩壓閥

安裝於管線之支管上，當壓力高於設定壓力時，閥門即迅速全開釋放壓力，使管內壓力降至一定程度，閥門才慢慢關閉。

背壓閥使用場合

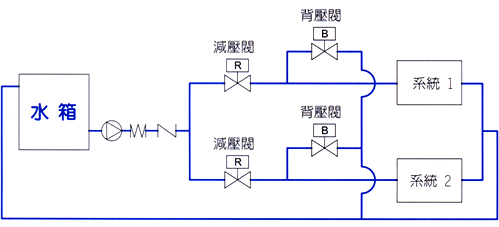

  • 例一 在多個不同壓力系統的製程管線時，可由減壓閥減壓後，安裝背壓閥保持系統內所需壓力，確保機械設備安全使用。

  • 例二

    安裝背壓閥可使管線內之流體，以最大之全流量使用，同時穩定管內壓力。

直動式背壓閥　流量參考曲線圖
